Los relés son uno de los componentes más importantes en electrónica cuando necesitas controlar dispositivos de mayor potencia con señales pequeñas, pero aquí está el detalle que muchos pasan por alto: aunque parecen simples interruptores, su funcionamiento interno y sus aplicaciones pueden marcar la diferencia entre un proyecto básico… y uno realmente funcional y seguro.
Entonces surge la pregunta clave: ¿cómo es posible que un Arduino controle una lámpara, un motor o incluso un sistema de automatización doméstica? La respuesta está en entender cómo funcionan los relés y cómo integrarlos correctamente en tus proyectos.
Electrónica STEM y el papel de los relés en proyectos reales
En el enfoque de Electrónica STEM, aprender no solo implica conocer componentes, sino entender cómo interactúan en sistemas reales. En este contexto, el tema “¿Qué son los relés y cómo funcionan en electrónica?” cobra especial relevancia, porque los relés permiten conectar el mundo de baja potencia (como Arduino) con aplicaciones reales de mayor consumo.
A causa de esta capacidad, los relés se utilizan ampliamente en kits de robótica, automatización y proyectos educativos, porque permiten a los estudiantes ver cómo una señal digital puede controlar dispositivos físicos de mayor escala. Sin embargo, su uso correcto requiere comprender tanto su funcionamiento como sus limitaciones.
¿Qué son los relés?

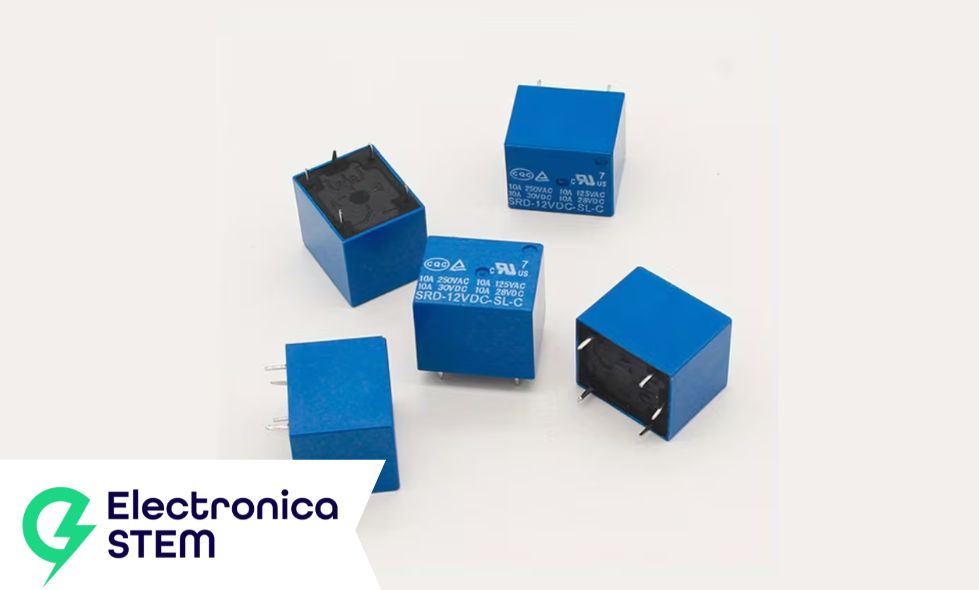

Los relés son dispositivos electromecánicos que funcionan como interruptores controlados eléctricamente. Es decir, permiten abrir o cerrar un circuito mediante una señal eléctrica.
En términos simples:
- Una señal pequeña activa el relé
- El relé controla un circuito independiente
- Se pueden manejar cargas más grandes sin dañar el sistema principal
Esto es clave porque protege microcontroladores como Arduino de voltajes o corrientes elevadas.
¿Cómo funcionan los relés?

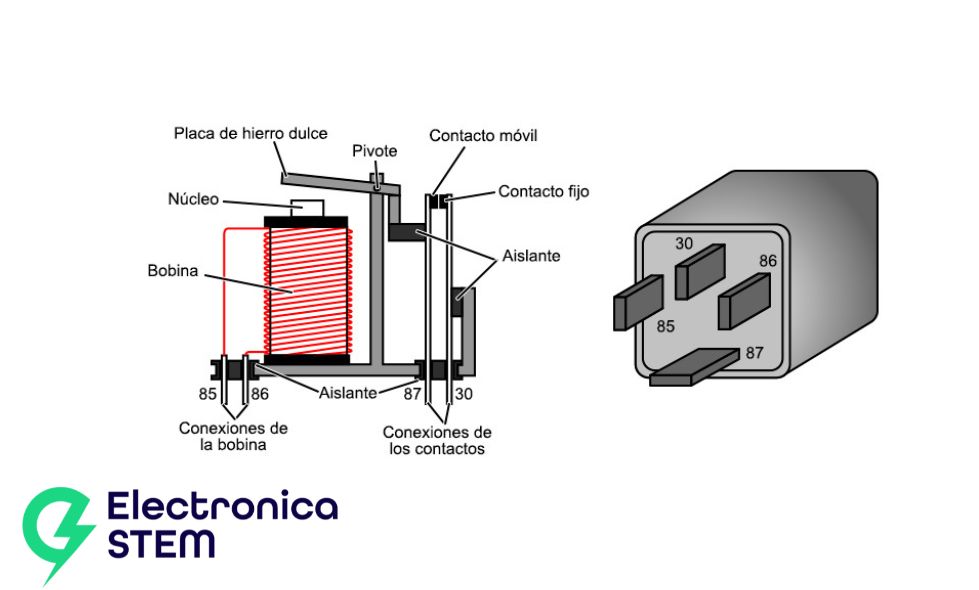

El funcionamiento de los relés se basa en un electroimán:
- Cuando pasa corriente por la bobina, se genera un campo magnético.
- Este campo mueve un contacto mecánico interno.
- El contacto abre o cierra el circuito conectado.
Cuando la corriente deja de fluir, el sistema vuelve a su estado original.
Sin embargo, aunque el principio es simple, su aplicación práctica requiere considerar aspectos como voltaje, corriente y tipo de carga.

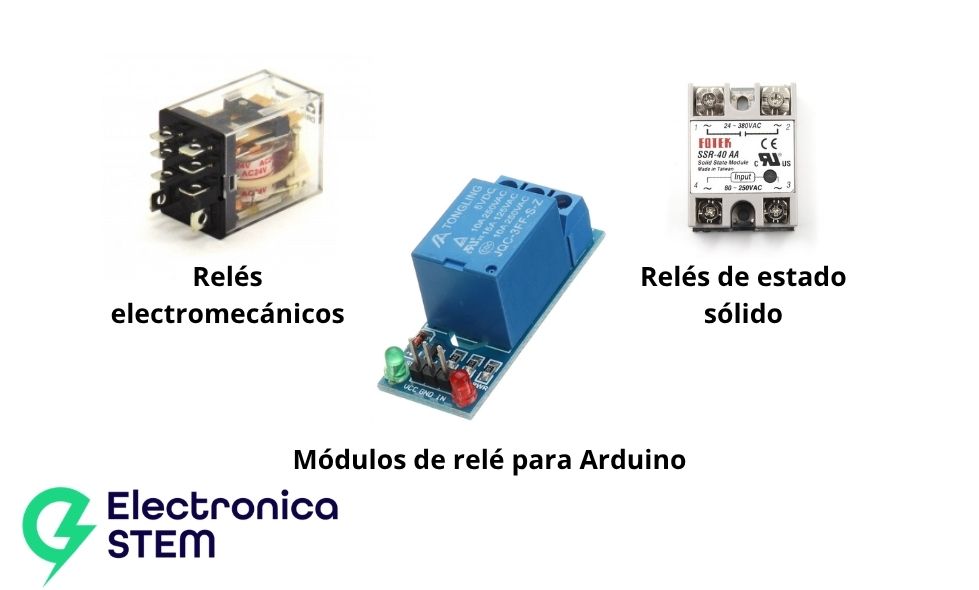

Tipos de relés más utilizados
Relés electromecánicos
Son los más comunes y fáciles de usar en proyectos educativos. Funcionan mediante contacto físico.
Relés de estado sólido
No tienen partes móviles, lo que los hace más duraderos. Sin embargo, suelen ser más costosos.
Módulos de relé para Arduino
Incluyen componentes adicionales como transistores y diodos, lo que facilita su uso en proyectos con microcontroladores.
¿Para qué sirven los relés en proyectos electrónicos?
Los relés permiten controlar dispositivos como:
- Luces
- Motores
- Ventiladores
- Electrodomésticos
Esto es especialmente útil en proyectos de automatización, porque permiten manejar cargas altas usando señales digitales de bajo voltaje.
Ejemplo práctico: Controlar una lámpara con Arduino
Este video muestra de forma práctica cómo utilizar un módulo relé junto con Arduino para controlar una carga externa, como una lámpara. A lo largo del ejemplo, se explica cómo una señal digital enviada desde Arduino activa el relé, permitiendo abrir o cerrar un circuito de mayor voltaje sin afectar el microcontrolador. Además, se observa el proceso de conexión de los pines de control (VCC, GND e IN) y los terminales de potencia (COM, NO o NC), lo que facilita comprender cómo integrar este componente en proyectos reales. Este tipo de implementación es especialmente útil en domótica y automatización, porque permite controlar dispositivos eléctricos de forma segura utilizando señales de bajo voltaje.
LINK DE YOUTUBE: https://youtu.be/3toqEYH5MxQ
Relés y su relación con otros componentes electrónicos
En proyectos más avanzados, los relés se combinan con otros componentes como sensores, motores y resistencias variables.
Ejemplos de resistores variables
Los resistores variables permiten ajustar parámetros dentro de un circuito. Algunos ejemplos son:
- Potenciómetro rotatorio
- Potenciómetro deslizante
- Trimpot o preset
Estos componentes son útiles porque permiten ajustar valores como sensibilidad o intensidad, pero también ayudan a controlar señales que pueden activar relés en sistemas automatizados.
Errores comunes al usar relés
El uso de relés en proyectos electrónicos es muy común, especialmente en automatización y domótica. Sin embargo, cometer errores en su implementación puede afectar el rendimiento del sistema o incluso generar riesgos eléctricos. A continuación, te explicamos los errores más frecuentes y cómo evitarlos.
No considerar el voltaje y la corriente de la carga
Uno de los errores más críticos es no verificar las especificaciones eléctricas del dispositivo que se va a controlar. Cada relé tiene un límite de voltaje y corriente, y si se supera, puede dañarse o fallar a causa de sobrecarga. Por ejemplo, intentar controlar un electrodoméstico con un relé de baja capacidad puede provocar calentamiento excesivo o incluso la fusión de los contactos. Por eso, siempre es fundamental revisar la hoja técnica del relé antes de usarlo.
Conexión incorrecta de pines
Los relés cuentan con dos partes claramente diferenciadas: el circuito de control (bobina) y el circuito de potencia (contactos COM, NO y NC). Confundir estas conexiones es un error muy común, especialmente en principiantes. Sin embargo, una mala conexión puede hacer que el relé no active correctamente o que el dispositivo conectado no responda como se espera. Además, invertir polaridades en el módulo puede impedir su funcionamiento.
No usar protección adecuada
Cuando se trabaja con relés, especialmente en circuitos con cargas inductivas como motores o solenoides, es necesario utilizar componentes de protección. Uno de los más importantes es el diodo flyback, que evita picos de voltaje generados cuando la bobina se desactiva. Ignorar este tipo de protección puede dañar tanto el relé como el microcontrolador a causa de transientes eléctricos.
Subestimar la seguridad eléctrica
Trabajar con corriente alterna implica riesgos reales, pero muchas veces se subestima este aspecto en proyectos educativos. Un error en la conexión o manipulación puede provocar descargas eléctricas o daños en los equipos. Por eso, es fundamental aislar correctamente los cables, utilizar borneras adecuadas y evitar manipular el circuito mientras está energizado. La seguridad siempre debe ser una prioridad.
No considerar el tipo de relé adecuado
Existen diferentes tipos de relés (electromecánicos, estado sólido, módulos integrados), y elegir uno incorrecto puede afectar el funcionamiento del proyecto. Por ejemplo, usar un relé electromecánico en aplicaciones de alta frecuencia puede reducir su vida útil, porque sus contactos se desgastan con el uso.
No probar el sistema antes de conectarlo a cargas reales
Otro error frecuente es conectar directamente el relé a un dispositivo de alto voltaje sin haber probado previamente el circuito con cargas seguras. Esto puede generar fallos difíciles de diagnosticar o incluso dañar componentes. Siempre es recomendable validar el funcionamiento con una carga de prueba antes de trabajar con corriente real.
Aplicaciones educativas de los relés
Los relés son ideales en educación porque permiten desarrollar proyectos como:
- Sistemas de domótica básica
- Control automático de luces
- Proyectos de automatización industrial simulada
Además, ayudan a comprender la diferencia entre control lógico y potencia eléctrica.
Aprende más sobre resistores variables y su uso en proyectos
Si quieres profundizar en cómo ajustar y controlar señales dentro de tus circuitos, te recomendamos visitar este artículo: “Tipos de resistores variables y sus aplicaciones en proyectos electrónicos”.
Aquí descubrirás cómo los resistores variables complementan el uso de relés en sistemas electrónicos más complejos.
Conclusión
Los relés son un componente fundamental en electrónica, porque permiten controlar dispositivos de mayor potencia de forma segura y eficiente. Entender cómo funcionan y cómo integrarlos en proyectos con Arduino o sistemas automatizados es clave para avanzar en robótica y tecnología educativa.
Sin embargo, su verdadero valor aparece cuando se combinan con otros componentes y se aplican en proyectos reales que conectan teoría con práctica.
