Un cortocircuito puede destruir un proyecto electrónico en segundos, pero lo más preocupante es que muchos de estos errores ocurren por detalles aparentemente pequeños: un cable mal conectado, una mala distribución de energía o un componente instalado incorrectamente. Y aunque parezca un problema exclusivo de principiantes, incluso proyectos avanzados pueden fallar a causa de una mala planificación eléctrica.
Entonces surge una pregunta clave: ¿cómo evitar cortocircuitos y proteger correctamente tus proyectos con Arduino, sensores y componentes electrónicos? En este artículo descubrirás cuáles son los errores más comunes, cómo prevenirlos y qué buenas prácticas aplicar en robótica educativa y electrónica STEM.
Electrónica STEM y la importancia de prevenir un cortocircuito
Dentro del enfoque de Electrónica STEM, aprender electrónica no solo significa conectar componentes, sino también entender cómo funcionan de manera segura. En el contexto del artículo “Cortocircuito: errores comunes al trabajar con componentes electrónicos”, es fundamental comprender que la seguridad eléctrica es parte esencial del aprendizaje práctico.
Un cortocircuito ocurre cuando la corriente encuentra un camino de muy baja resistencia y circula de forma descontrolada. Esto puede provocar sobrecalentamiento, daño en componentes o fallos completos del sistema. Sin embargo, entender cómo prevenirlo ayuda a desarrollar proyectos más seguros, eficientes y duraderos.
¿Qué es un cortocircuito?
Un cortocircuito es una conexión accidental entre dos puntos de un circuito que no deberían estar unidos directamente.
Cuando esto sucede:
- La corriente aumenta rápidamente
- Los componentes pueden calentarse
- El sistema deja de funcionar correctamente
En casos graves, incluso puede generarse humo o daño permanente.
¿Por qué ocurren los cortocircuitos?
Los cortocircuitos suelen aparecer por errores de conexión o fallos en el diseño eléctrico.
Algunas causas comunes son:
- Cables mal conectados
- Soldaduras defectuosas
- Componentes dañados
- Polaridades invertidas
- Contacto accidental entre pistas PCB
Sin embargo, muchos de estos problemas pueden evitarse con revisiones simples antes de alimentar el circuito.
Errores comunes que provocan un cortocircuito
Conectar incorrectamente VCC y GND
Este es uno de los errores más frecuentes en Arduino y protoboards. Si el positivo y negativo se conectan directamente, la corriente circula sin control.
A causa de esto:
- Los componentes pueden quemarse
- El regulador de voltaje puede dañarse
- La fuente de alimentación puede entrar en protección
Usar cables desordenados
El exceso de cables o conexiones improvisadas aumenta el riesgo de contacto accidental.
Por eso, organizar el cableado es importante, porque facilita detectar errores y evita conexiones involuntarias.
Soldaduras deficientes
Una soldadura mal hecha puede generar puentes entre pistas o terminales cercanos.
Sin embargo, este problema suele pasar desapercibido hasta que el circuito se energiza.
Alimentar componentes con voltajes incorrectos
Muchos módulos tienen límites específicos de alimentación.
Por ejemplo:
- Algunos sensores trabajan a 3.3V
- Otros requieren 5V
Ignorar esto puede generar daños instantáneos a causa de sobrevoltaje.
No revisar conexiones antes de encender
Uno de los errores más comunes es energizar el circuito sin verificar:
- Polaridades
- Pines
- Continuidad
Una simple revisión puede evitar daños importantes.
Cómo detectar un cortocircuito en un proyecto electrónico
Señales más comunes
- Sobrecalentamiento
- Olor a quemado
- Componentes calientes
- Reinicios del sistema
- Fuente de alimentación apagándose
Uso de multímetro
El multímetro es una herramienta esencial porque permite:
- Verificar continuidad
- Medir voltajes
- Detectar conexiones incorrectas
Aprender a usarlo correctamente mejora mucho la seguridad de cualquier proyecto.
Cómo evitar cortocircuitos en robótica y Arduino
Diseña el circuito antes de conectarlo
Hacer un esquema previo ayuda a evitar errores.
Usa protoboards correctamente
Aunque son muy prácticas, las protoboards pueden generar confusiones si no se entiende cómo están conectadas internamente.
Mantén el área de trabajo ordenada
El desorden aumenta el riesgo de errores eléctricos.
Utiliza protección eléctrica
Fusibles, reguladores y módulos de protección ayudan a evitar daños.
Verifica la alimentación
Siempre revisa voltaje y polaridad antes de encender el circuito.
Relación con resistores variables en proyectos electrónicos
Muchos proyectos electrónicos incorporan resistores variables para ajustar señales o controlar parámetros.
Ejemplos de resistores variables

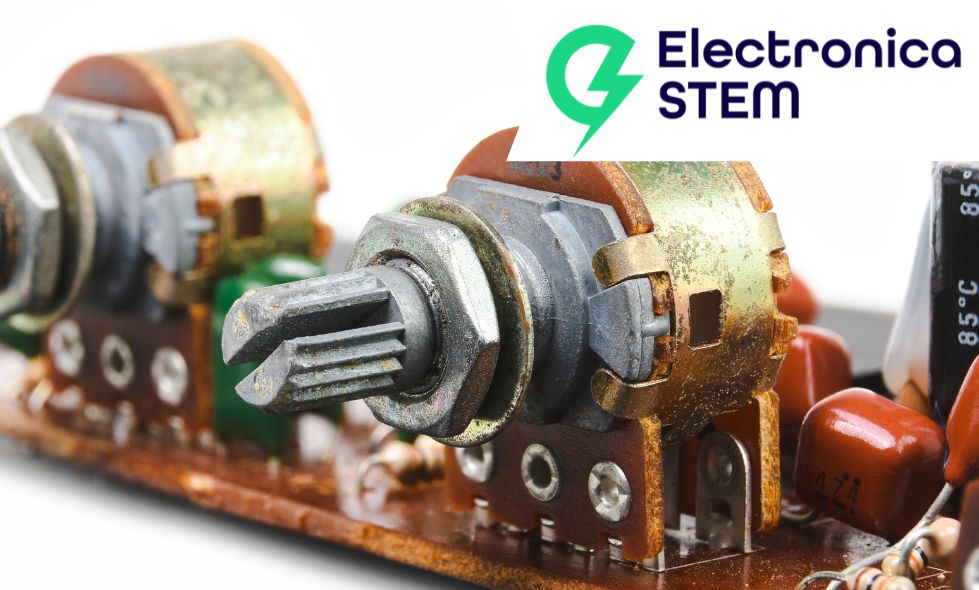

- Potenciómetro rotatorio
- Potenciómetro lineal deslizante
- Trimpot o preset
Estos componentes son útiles porque permiten modificar resistencia manualmente. Sin embargo, una mala conexión también puede afectar el circuito y generar fallos eléctricos.
Ejemplo práctico: un error típico en Arduino
Imagina conectar un sensor y un motor al mismo Arduino:
- El sensor trabaja a 3.3V
- El motor requiere más corriente
Si ambos se alimentan incorrectamente o se comparte mal la tierra, puede producirse un cortocircuito o reinicio del sistema.
Este tipo de errores son comunes en proyectos educativos, porque muchas veces se prioriza el montaje rápido y no la revisión eléctrica.
Buenas prácticas para proyectos más seguros
Para evitar problemas eléctricos:
- Usa fuentes de alimentación adecuadas
- Etiqueta conexiones importantes
- Evita cables sueltos
- Revisa diagramas antes de energizar
- Aprende conceptos básicos de seguridad electrónica
Estas prácticas mejoran el aprendizaje y reducen errores.
Aprende más sobre resistores variables y control electrónico
Si quieres profundizar en componentes clave para proyectos electrónicos, te recomendamos leer este artículo relacionado: “Tipos de resistores variables y sus aplicaciones en proyectos electrónicos”.
Encontrarás ejemplos prácticos y aplicaciones reales para mejorar tus sistemas electrónicos y de automatización.
Conclusión
Un cortocircuito puede parecer un error pequeño, pero tiene el potencial de afectar completamente un proyecto electrónico. Por eso, aprender a identificar riesgos y aplicar buenas prácticas es fundamental en robótica y electrónica educativa.
Sin embargo, la mejor forma de evitar estos problemas es comprender cómo fluye la corriente y planificar correctamente cada conexión antes de energizar el sistema.
