Un fusible puede salvar todo tu proyecto de robótica en cuestión de milisegundos. Aunque suele ser uno de los componentes más pequeños y económicos de un circuito, su función es tan importante que puede evitar daños en placas Arduino, Raspberry Pi, motores, sensores y otros dispositivos electrónicos. Sin embargo, muchos principiantes lo pasan por alto durante la etapa de diseño y descubren su importancia solo después de sufrir un cortocircuito o una sobrecarga inesperada. ¿Cómo puede una pieza tan simple proteger sistemas complejos? Y más importante aún, ¿cómo elegir el fusible adecuado para tus proyectos? Sigue leyendo porque conocer esta respuesta puede ayudarte a ahorrar tiempo, dinero y muchos dolores de cabeza.
La importancia del fusible en la robótica educativa y los proyectos STEM
La robótica educativa se basa en aprender mediante la práctica. Cada circuito construido, cada robot programado y cada prototipo desarrollado representa una oportunidad para experimentar y adquirir conocimientos. Sin embargo, la experimentación también implica riesgos eléctricos que pueden afectar el funcionamiento de los componentes.
En Electrónica STEM promovemos el aprendizaje práctico a través de soluciones integrales que combinan hardware, software y comunidad. Nuestra amplia variedad de productos para Arduino, Raspberry Pi, sensores, componentes electrónicos e impresión 3D permite a estudiantes, docentes y makers desarrollar proyectos cada vez más avanzados. Por ello, comprender el papel del fusible en robótica: protección esencial para tus proyectos es fundamental para construir sistemas más seguros, duraderos y confiables.
Además, aprender sobre protección eléctrica es una habilidad clave para cualquier persona interesada en electrónica, automatización y robótica.
¿Qué es un fusible?
Un fusible es un dispositivo de seguridad diseñado para interrumpir el flujo de corriente eléctrica cuando esta supera un valor determinado.
Su funcionamiento se basa en un conductor interno calibrado para soportar una cantidad específica de corriente. Cuando se produce una sobrecarga o un cortocircuito, dicho conductor se calienta y se funde, abriendo el circuito y evitando que la energía siga circulando.
Gracias a este mecanismo, el fusible protege componentes sensibles que podrían dañarse de forma permanente si estuvieran expuestos a corrientes excesivas.
¿Por qué los proyectos de robótica necesitan fusibles?
Muchas personas asumen que una fuente de alimentación regulada es suficiente para proteger sus circuitos. Sin embargo, esto no siempre es cierto.
Los proyectos robóticos suelen integrar diversos elementos que consumen energía de manera simultánea:
- Motores DC.
- Servomotores.
- Sensores.
- Placas Arduino.
- Raspberry Pi.
- Drivers de motores.
- Módulos de comunicación.
- Sistemas de iluminación.
A causa de la interacción entre estos componentes, pueden producirse situaciones imprevistas que incrementen la corriente eléctrica más allá de los límites seguros.
Algunos riesgos comunes incluyen:
- Cortocircuitos por errores de cableado.
- Sobrecarga de motores.
- Fallos en drivers de potencia.
- Daños en baterías.
- Conexiones defectuosas.
- Componentes deteriorados.
En todos estos escenarios, el fusible actúa como una barrera de protección que ayuda a minimizar las consecuencias.
¿Cómo funciona un fusible dentro de un robot?
Imagina un robot móvil alimentado mediante una batería de litio.
Mientras todo funciona correctamente, la corriente circula a través del sistema sin inconvenientes. Sin embargo, si ocurre un cortocircuito accidental, la corriente puede aumentar de forma repentina.
Sin una protección adecuada, los cables podrían sobrecalentarse y algunos componentes podrían dañarse.
Pero cuando existe un fusible correctamente dimensionado, este detecta indirectamente el exceso de corriente mediante el aumento de temperatura de su elemento interno. Como resultado, se funde y desconecta el circuito antes de que ocurra un daño mayor.

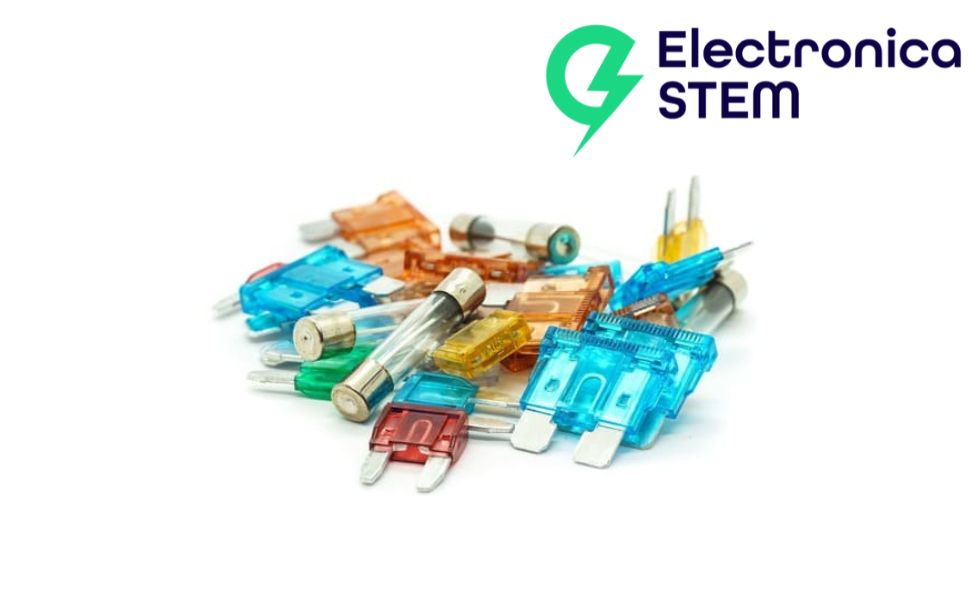

Tipos de fusibles utilizados en robótica
Existen varios tipos de fusibles que pueden emplearse en proyectos electrónicos y robóticos.
Fusibles de vidrio
Son los más populares en proyectos educativos y electrónicos.
Su estructura transparente permite verificar visualmente si el conductor interno se ha fundido.
Ventajas
- Económicos.
- Fáciles de reemplazar.
- Amplia disponibilidad.
Aplicaciones
- Proyectos Arduino.
- Fuentes de alimentación.
- Circuitos educativos.
Fusibles cerámicos
Están diseñados para soportar condiciones más exigentes.
Además, ofrecen una mejor resistencia frente a temperaturas elevadas y corrientes mayores.
Aplicaciones
- Sistemas industriales.
- Robots de alta potencia.
- Equipos electrónicos avanzados.

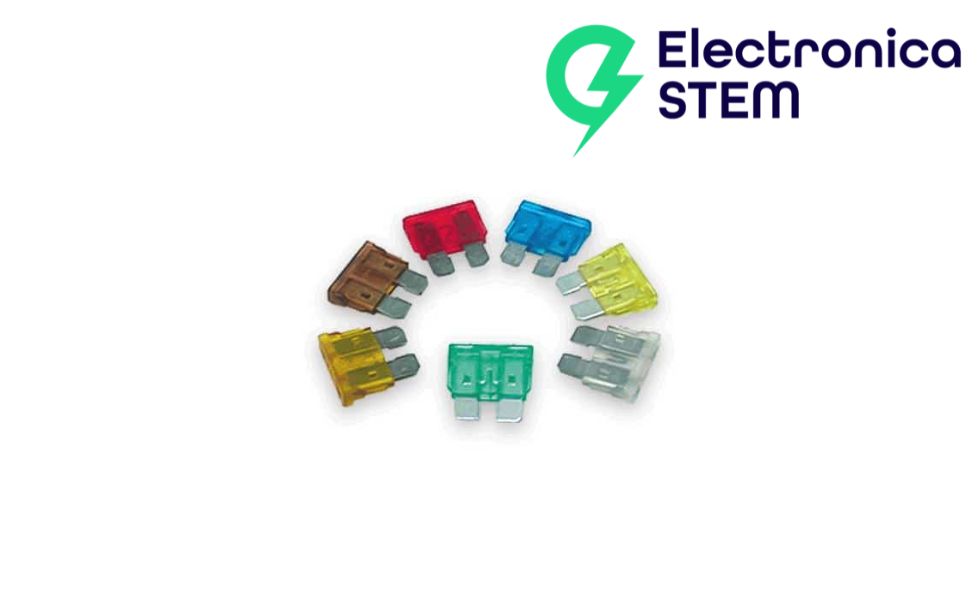

Fusibles automotrices
Estos modelos son muy utilizados en robots alimentados por baterías de gran capacidad.
Beneficios
- Fácil instalación.
- Gran variedad de valores.
- Alta confiabilidad.
Fusibles rearmables o PTC
Los fusibles rearmables representan una alternativa moderna y muy interesante para aplicaciones educativas.
A diferencia de los fusibles tradicionales, pueden recuperar su funcionamiento una vez que desaparece la condición de sobrecorriente.
Ventajas
- No requieren reemplazo constante.
- Mayor comodidad en prototipos.
- Ideales para aprendizaje y experimentación.
¿Cómo elegir el fusible adecuado para un proyecto?
Seleccionar el fusible correcto es tan importante como instalarlo.
Determina el consumo de corriente
El primer paso consiste en calcular el consumo total del sistema.
Por ejemplo:
| Aplicación | Corriente aproximada |
| Robot seguidor de línea | 1A-2A |
| Robot móvil educativo | 2A-5A |
| Brazo robótico | 5A-10A |
| Sistema industrial | Variable |
Considera los picos de corriente
Los motores generan corrientes de arranque superiores a las normales.
Por esta razón, algunos proyectos requieren fusibles de acción lenta que toleren picos temporales sin activarse innecesariamente.
Evalúa el voltaje de trabajo
Aunque muchas personas solo consideran la corriente, el voltaje también es un parámetro importante al seleccionar un fusible.
Instala el fusible cerca de la fuente
Esta práctica mejora la protección general del sistema porque reduce el tramo de cableado desprotegido.
Aplicaciones del fusible en proyectos STEM
Robots seguidores de línea
Protegen el sistema frente a errores de conexión durante las pruebas.
Vehículos controlados por Bluetooth
Ayudan a proteger motores, drivers y baterías.
Brazos robóticos educativos
Previenen daños cuando se producen bloqueos mecánicos inesperados.
Sistemas de automatización
Permiten aumentar la confiabilidad de proyectos con múltiples actuadores y sensores.
Proyectos con Raspberry Pi
Protegen componentes sensibles frente a errores de alimentación o conexiones incorrectas.
Errores comunes al trabajar con fusibles
No utilizar ningún sistema de protección
Es uno de los errores más frecuentes entre principiantes.
Muchos desarrolladores consideran innecesario incorporar fusibles, pero basta un solo fallo para perder componentes costosos.
Elegir un valor demasiado alto
Si el fusible soporta una corriente excesiva, podría no activarse cuando realmente se necesita.
Colocarlo en una ubicación incorrecta
Un fusible mal ubicado reduce considerablemente la efectividad de la protección.
Ignorar el consumo real del sistema
Los cálculos incorrectos pueden provocar disparos constantes o una protección insuficiente.
La relación entre los fusibles y las placas de circuito impreso
Muchos problemas eléctricos que terminan activando un fusible tienen su origen en errores de diseño o ensamblaje de placas electrónicas.
Por ello, si deseas profundizar en las mejores prácticas para desarrollar circuitos más seguros y confiables, te recomendamos leer nuestro artículo sobre Errores comunes al trabajar con placas de circuito impreso y cómo evitarlos.
En ese contenido descubrirás cómo prevenir fallos relacionados con pistas, soldaduras, distribución de componentes y conexiones eléctricas, aspectos que influyen directamente en la seguridad de cualquier proyecto electrónico.
Buenas prácticas para proteger tus proyectos electrónicos
Además de utilizar un fusible adecuado, existen otras recomendaciones que pueden mejorar significativamente la seguridad de tus proyectos:
- Verificar todas las conexiones antes de energizar el circuito.
- Utilizar fuentes de alimentación confiables.
- Seleccionar cables adecuados para la corriente requerida.
- Incorporar reguladores de voltaje cuando sea necesario.
- Utilizar módulos de protección para baterías.
- Realizar pruebas progresivas antes de la operación final.
Estas prácticas ayudan a reducir riesgos y aumentan la vida útil de los componentes.
Beneficios educativos de aprender sobre fusibles
Comprender el funcionamiento de un fusible permite a estudiantes y makers desarrollar una visión más completa de la electrónica.
Además de aprender programación y control de dispositivos, también adquieren conocimientos relacionados con:
- Seguridad eléctrica.
- Diseño de circuitos.
- Gestión de energía.
- Diagnóstico de fallos.
- Protección de componentes.
Estas competencias son fundamentales en proyectos de robótica, automatización e Internet de las Cosas (IoT).
¿Por qué el fusible sigue siendo indispensable?
Aunque la tecnología electrónica ha evolucionado enormemente, el fusible continúa siendo una de las soluciones de protección más utilizadas.
Esto ocurre porque ofrece una combinación difícil de igualar:
- Simplicidad.
- Bajo costo.
- Alta confiabilidad.
- Fácil implementación.
- Protección efectiva.
Sin embargo, su verdadero valor no radica únicamente en proteger componentes, sino en permitir que los proyectos funcionen de forma más segura y profesional.
